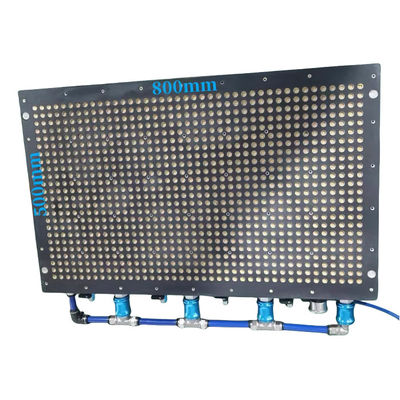

Scalatori a vuoto di grande precisione per incisione o lavorazione

MOQ:	1
prezzo:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
Metodo di pagamento:	T/T, Western Union
Supply Capacity:	500pcs/day

Informazioni di dettagli

Descrizione di prodotto

Informazione dettagliata

Place of Origin

CHINA

Marca

Certificazione

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Evidenziare:

Dischi a vuoto di incisione

Scalatori a vuoto di precisione personalizzati

Macchine per la lavorazione dei tubi a vuoto

Descrizione di prodotto

Cucciole magnetiche industriali a vuoto su misura per apparecchiature di fabbricazione elettronica

Nei settori dinamici e impegnativi dell'incisione e della lavorazione, la qualità del sistema di tenuta è un fattore determinante per il risultato del processo.Le macchine a vuoto di grande precisione sono emerse come una soluzione rivoluzionariaQueste macchine offrono una combinazione unica di caratteristiche che migliorano la precisione, la stabilità e l'efficienza.rendendoli uno strumento essenziale per le moderne operazioni di incisione e lavorazione.- Sì.

1Progettazione e costruzione- Sì.

Struttura di base- Sì.

La base di una grande scatola a vuoto di precisione è tipicamente costruita con materiali ad alta resistenza come acciaio legato o alluminio di alta qualità.L'acciaio legato offre una rigidità e una durata eccezionaliLa sua capacità di resistere alla deformazione assicura una piattaforma stabile per la fissatura del pezzo di lavoro,che è cruciale per mantenere i requisiti di alta precisione sia di incisione che di lavorazioneL'alluminio di alta qualità, invece, offre un'alternativa leggera con una buona conducibilità termica.Questo può essere utile nelle applicazioni in cui è importante ridurre il peso complessivo del sistema di tenuta, pur fornendo una resistenza sufficiente a sostenere pezzi di grande dimensione.- Sì.

La base è di precisione - lavorata ad un elevato grado di piattezza.Questa superficie piana è fondamentale per il corretto funzionamento del sistema di vuoto, in quanto consente una distribuzione uniforme del vuoto su tutta la superficie del manicoLe eventuali irregolarità della superficie di base potrebbero portare a una pressione di vuoto irregolare, con conseguente tenuta incoerente del pezzo e potenziali imprecisioni nel processo di incisione o di lavorazione.I rinforzi vengono spesso aggiunti alle aree critiche della base., come i bordi e le aree intorno ai canali di vuoto, per migliorare ulteriormente la sua integrità strutturale e la sua capacità di carico.- Sì.

Camera a vuoto e progettazione dei canali- Sì.

All'interno della base è incorporata una camera di vuoto di grande capacità collegata a una rete di canali.La camera a vuoto è progettata per immagazzinare e distribuire la pressione di vuoto generata dalla sorgente di vuotoI canali sono attentamente progettati per garantire una distribuzione efficiente e uniforme della pressione del vuoto su tutta la superficie del mandrino.- Sì.

Il layout dei canali è ottimizzato in base alle dimensioni e alla forma del mandrino, nonché alle dimensioni e alle forme tipiche dei pezzi da lavorare nelle applicazioni di incisione e lavorazione.in una macchina di incisione di grande formato dove vengono comunemente utilizzati pezzi di lavoro rettangolari, i canali possono essere disposti in una griglia per fornire una distribuzione uniforme del vuoto nell'area rettangolare.In un centro di lavorazione in cui vengono lavorati pezzi circolari o irregolari, i canali possono essere progettati secondo un disegno più complesso per adattarsi alle diverse geometrie del pezzo.- Sì.

Superficie di fissaggio- Sì.

La superficie di fissaggio del manicomio è quella in cui il pezzo di lavoro entra in contatto. Questa superficie è progettata con una serie di piccoli fori o porte collegati ai canali di vuoto.I fori sono accuratamente dimensionati e spaziati per garantire un efficiente trasferimento del vuotoIn alcuni casi, la superficie di fissaggio può essere rivestita con un materiale non abrasivo, come una gomma morbida o un polimero specializzato.protegge la superficie del pezzo da graffi e danni durante la pinza, e migliora l'effetto di tenuta tra il pezzo da lavorare e il manico, migliorando la tenuta a vuoto.- Sì.

Per i pezzi di lavoro con forme irregolari, la superficie di fissaggio può essere personalizzata.Questi apparecchi sono in genere realizzati in materiali compatibili con il sistema a vuoto e possono essere modellati per adattarsi alla geometria specifica del pezzo da lavoroPer esempio, se un lavoro di incisione prevede un pezzo di lavoro tridimensionale, di forma irregolare, si può creare un dispositivo su misura per tenerlo saldamente in posizione.garantire che lo strumento di incisione possa funzionare con precisione.

Specificità

Specificità	Attrazione magnetica	Larghezza (mm)	Lunghezza (mm)	Altezza (mm)	Peso (kg)
150*150	≥ 40 kg	150	150	80	13.5
150*300	≥ 40 kg	150	300	80	27
150*350	≥ 40 kg	150	350	80	31.5
150*400	≥ 40 kg	150	400	80	36
200*200	≥ 40 kg	200	200	80	24
200*300	≥ 40 kg	200	300	80	36
200*400	≥ 40 kg	200	400	80	48
200*500	≥ 40 kg	200	500	80	60
250*500	≥ 40 kg	250	500	80	75
300*300	≥ 40 kg	300	300	80	54
300*400	≥ 40 kg	300	400	80	72
300*500	≥ 40 kg	300	500	80	90
300*600	≥ 40 kg	300	600	80	108
300*800	≥ 40 kg	300	800	80	144
400*400	≥ 40 kg	400	400	80	96
400*500	≥ 40 kg	400	500	80	120
400*600	≥ 40 kg	400	600	80	144
400*800	≥ 40 kg	400	800	80	192
500*500	≥ 40 kg	500	500	80	150
500*600	≥ 40 kg	500	600	80	180
500*800	≥ 40 kg	500	800	80	240
600*800	≥ 40 kg	600	800	80	288
600*1000	≥ 40 kg	600	1000	80	360

2Principio di funzionamento- Sì.

Generazione di vuoto e forza di trattenimento- Sì.

Quando la sorgente di vuoto viene attivata, l'aria viene rapidamente estratta dalla camera di vuoto e attraverso i canali verso le porte sulla superficie di fissaggio.Questo crea una regione di bassa pressione sotto il pezzo da lavoroIl differenziale di pressione risultante esercita una forza verso il basso sul pezzo di lavoro, premendolo saldamente contro la superficie di fissaggio.- Sì.

La resistenza del vuoto, misurata in unità quali pascal o torr, determina la grandezza del differenziale di pressione e, di conseguenza, la forza di trattenimento sul pezzo.Maggiore è la superficie del pezzo in contatto con la superficie di fissaggio e maggiore è la pressione di vuoto, maggiore è la forza di trattenimento. I diversi piccoli fori o porti sulla superficie di fissaggio aumentano la superficie su cui agisce la forza di vuoto, con conseguente forza di trattenimento forte ed uniforme.Questa forza di trattenimento è essenziale per mantenere il pezzo fermo durante le operazioni di incisione e di lavorazione, in cui anche il minimo movimento può portare a errori nel prodotto finale.- Sì.

Adattabilità ai diversi materiali dei pezzi da lavorare- Sì.

Per i materiali a superficie liscia come i metalli, il vuoto crea un sigillo forte, fornendo una presa sicura.La distribuzione uniforme della forza del vuoto sulla superficie di fissaggio aiuta a compensare eventuali irregolarità minori della superficieQuando si lavorano con materiali porosi, come alcuni tipi di plastica o legno, il vuoto può penetrare attraverso i pori, creando un collegamento più intimo tra il pezzo e il manico.- Sì.

Ad esempio, in un processo di incisione che coinvolge una piastra di metallo, il manicomio a vuoto può tenere saldamente la piastra, permettendo allo strumento di incisione di creare modelli precisi.Altre macchine per la lavorazione del legno, il vuoto può penetrare nei pori del legno, aumentando la forza di trattenimento e impedendo al pezzo di lavorare di muoversi durante l'elaborazione.- Sì.

3. Vantaggi nell'incisione- Sì.

Gravatura di precisione- Sì.

La precisione è di primaria importanza nella lavorazione dell'incisione, e i fori a vuoto di grande precisione, realizzati su misura, offrono una soluzione di tenuta stabile e sicura.minimizzare qualsiasi movimento o vibrazione del pezzo durante il processo di incisioneLa distribuzione uniforme del vuoto sulla superficie di fissaggio assicura che lo strumento di incisione possa funzionare con elevata precisione.- Sì.

Per esempio, quando si incidono dettagli su un gioiello o si creano disegni complessi su un cartello,la tenuta stabile fornita dal manicomio a vuoto consente alla macchina di incisione di eseguire con precisione le operazioni programmateLa capacità di tenere saldamente il pezzo in posizione riduce il rischio di macchie o disallineamento, con conseguente incisione di alta qualità.- Sì.

Manipolazione di pezzi di lavoro grandi e irregolari- Sì.

La grande dimensione dei fori a vuoto personalizzati li rende adatti per contenere materiali di grande formato,come grandi tavole di legno o fogli di metalloLa possibilità di personalizzare la superficie di fissaggio con apparecchiature o adattatori speciali consente di trattenere in modo sicuro i pezzi irregolari.- Sì.

Per esempio, quando si scolpisce un grande pezzo di metallo curvo per un'installazione artistica, si può attaccare al ruoto di vuoto un dispositivo su misura per tenere il pezzo in posizione corretta.Questa capacità di adattamento alle diverse dimensioni e forme dei pezzi di lavoro amplia la gamma di progetti di incisione che possono essere intrapresi.- Sì.

4. Vantaggi nella lavorazione- Sì.

Macchine ad alta precisione- Sì.

L'impiego di un sistema di accoppiamento a vuoto, con un sistema di accoppiamento a vuoto di grande precisione, è fondamentale per il processo di lavorazione, in cui è necessario ottenere tolleranze strette.garantire che gli utensili di lavorazione possano funzionare con elevata precisioneLa forte e uniforme forza di ritenuta impedisce qualsiasi movimento del pezzo durante l'elaborazione, riducendo il rischio di deviazione dell'utensile e garantendo il rispetto delle tolleranze di lavorazione.- Sì.

Per esempio, quando si fresano forme complesse o si perforano fori precisi in un pezzo di lavoro,la tenuta stabile fornita dal volante a vuoto consente al centro di lavorazione di eseguire con precisione le operazioni programmateQuesta precisione è essenziale in settori come l'aerospaziale, la produzione di dispositivi medici e l'elettronica.dove anche la minima deviazione dalle specifiche desiderate può avere conseguenze significative.- Sì.

Meccanica efficiente per pezzi di grandi dimensioni- Sì.

La lavorazione di pezzi di grandi dimensioni può essere impegnativa a causa delle loro dimensioni e del loro peso.La camera a vuoto di grande capacità e la progettazione efficiente del canale di vuoto possono generare una forza di trattenimento sufficiente a mantenere fermi i pezzi di grande dimensione durante l'usinatura.- Sì.

Ciò consente di lavorare in modo efficiente componenti di grandi dimensioni, come le grandi parti del motore nell'industria automobilistica o le grandi componenti strutturali nell'industria aerospaziale.La capacità di trattenere in modo sicuro pezzi di grandi dimensioni consente anche l'uso di strategie di lavorazione più aggressive, come ad esempio le operazioni ad alta alimentazione e ad alta profondità di taglio, senza il rischio di scivolamento del pezzo.- Sì.

5. Opzioni di personalizzazione- Sì.

Regolazione della pressione a vuoto- Sì.

La pressione di vuoto dei forieri a vuoto di grande precisione personalizzati può essere regolata per soddisfare i requisiti specifici di diversi pezzi da lavorare e operazioni di lavorazione o incisione.Per pezzi delicati o materiali facilmente danneggiatiPer l'elaborazione di materiali resistenti, è possibile impostare una pressione di vuoto superiore.- Sì.

La regolazione della pressione di vuoto può essere effettuata manualmente con un regolatore di pressione o può essere automatizzata tramite il sistema di controllo della macchina.i sensori possono essere utilizzati per monitorare la pressione del vuoto e regolare in tempo reale sulla base del processo di lavorazione o incisione.- Sì.

Progettazione dell'apparecchio e dell'adattatore- Sì.

I dispositivi e gli adattatori utilizzati con i forni a vuoto possono essere personalizzati in base alla geometria del pezzo da lavoro.o caratteristiche della superficieQuesti apparecchi possono essere realizzati in diversi materiali, come alluminio, acciaio o plastica, a seconda delle esigenze del processo di lavorazione o di incisione.- Sì.

Ad esempio, un apparecchio può essere progettato con scanalature o sporgenze per adattarsi a un particolare pezzo irregolare.L'apparecchio può essere fissato alla superficie di chiusura del manicomio a vuoto con meccanismi di rilascio rapidoQuesta personalizzazione dei dispositivi e degli adattatori aumenta la versatilità dei mandrini a vuoto, consentendo loro di gestire una vasta gamma di tipi di pezzo da lavoro.- Sì.

6Installazione e manutenzione- Sì.

Processo di installazione- Sì.

L'installazione di un ruota volante a vuoto di grande precisione su una macchina di incisione o di lavorazione comporta diversi passaggi.Ciò può richiedere l'uso di bracciali e fissaggi di montaggio appropriati per garantire la stabilitàLa fonte di vuoto, come ad esempio una pompa di vuoto, viene quindi collegata alle porte di vuoto del mandrino e le connessioni vengono controllate per le perdite.- Sì.

Una volta completata l'installazione fisica, il sistema di vuoto deve essere calibrato per garantire una corretta generazione e distribuzione del vuoto.prova delle prestazioni di tenuta del manicoIn alcuni casi, il sistema di controllo della macchina può essere configurato per funzionare in tandem con il manicomio.- Sì.

Requisiti di manutenzione- Sì.

La manutenzione dei forni a vuoto di grande precisione è relativamente semplice e è importante ispezionare regolarmente la superficie di fissaggio per individuare eventuali segni di usura, danni o contaminazione.I canali di vuoto e le porte devono essere puliti periodicamente per rimuovere eventuali detriti o particelle che potrebbero bloccare il flusso di vuotoLa pompa a vuoto e i componenti associati devono essere mantenuti secondo le istruzioni del fabbricante, compresi i regolari cambi di olio, le sostituzioni dei filtri e i controlli delle prestazioni.- Sì.

I sigilli e le guarnizioni del sistema a vuoto devono essere controllati regolarmente e sostituiti in caso di eventuali segni di perdite.la precisione personalizzata di grandi mandrini a vuoto può mantenere le loro prestazioni e l'affidabilità per un lungo periodo.- Sì.

7Conclusioni- Sì.

Le macchine a vuoto di grande precisione sono una soluzione essenziale per la lavorazione di incisioni e lavorazioni.e numerosi vantaggi li rendono adatti a una vasta gamma di applicazioni in diversi settori industrialiChe si tratti di raggiungere la precisione nella produzione ad alta tecnologia o di creare disegni complessi nelle industrie dell'arte e della segnaletica, questi cerchi offrono una soluzione affidabile ed efficiente.Se si è impegnati in operazioni di incisione o di lavorazione e si desidera migliorare le prestazioni del sistema di tenuta del lavoro, considera di investire in una macchina a vuoto di grande precisione.Contattate il nostro team di esperti per scoprire come questo innovativo freno può essere personalizzato per soddisfare le vostre esigenze specifiche e portare le vostre capacità di incisione e lavorazione al livello successivo.
