Sistemi a vuoto a griglia personalizzati per la lavorazione del pezzo

MOQ:	1
prezzo:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
Metodo di pagamento:	T/T, Western Union
Supply Capacity:	500pcs/day

Informazioni di dettagli

Descrizione di prodotto

Informazione dettagliata

Place of Origin

CHINA

Marca

Certificazione

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Evidenziare:

Sistemi a vuoto a griglia personalizzati

Sistemi di scarico a vuoto per la lavorazione dei pezzi

Tavola sotto vuoto per la lavorazione del pezzo

Descrizione di prodotto

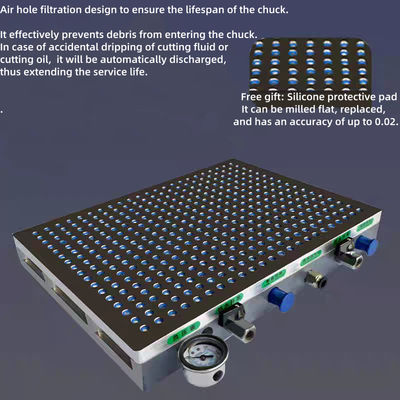

Sistemi a vuoto a griglia personalizzati per la lavorazione del pezzo

Nel paesaggio complesso della lavorazione dei pezzi di lavoro, la ricerca di soluzioni di lavorazione efficienti e affidabili è infinita.I sistemi a vuoto a griglia personalizzati sono emersi come una tecnologia che cambia il gioco, offrendo una combinazione unica di flessibilità, precisione e adattabilità. Questi sistemi sono progettati per soddisfare le diverse esigenze di vari settori, dalla produzione alla prototipazione,tenendo saldamente i pezzi da lavorare durante una vasta gamma di operazioni di lavorazione.

1Progettazione e costruzione

Struttura di base.

La base di un tavolo a vuoto a griglia personalizzato è tipicamente realizzata con materiali di alta resistenza come acciaio in lega o alluminio di alta qualità.rendendolo adatto per applicazioni di lavorazione di pezzi pesantiL'alluminio di alta qualità, invece, è in grado di resistere alle forti forze generate durante la lavorazione meccanica, la macinazione o altre operazioni senza deformarsi.offre un'alternativa leggera con una buona resistenza alla corrosione, che può essere utile in applicazioni in cui la riduzione del peso è cruciale, come ad esempio nelle impostazioni di elaborazione portatili o ad alta velocità.

La base è lavorata con precisione per garantire una superficie piana e liscia.Questa piattazza è essenziale per il corretto funzionamento del sistema di scarico a vuoto in quanto consente una distribuzione uniforme del vuoto su tutta la superficie del tavoloGli elementi di rinforzo sono spesso aggiunti alle aree critiche della base, come i bordi e i punti di montaggio, per migliorare la sua integrità strutturale e la sua capacità di carico.

Configurazione del modello di griglia

La caratteristica distintiva di questi sistemi è la struttura a griglia dei canali e delle porte di vuoto.Una rete di fori e canali perforati con precisione è disposta in una griglia su tutta la superficie del tavoloIl numero, le dimensioni e la spaziatura dei fori sono accuratamente personalizzati in base alle esigenze specifiche delle operazioni di lavorazione del pezzo.

Per esempio, quando si lavorano componenti piccoli e complessi, si può incorporare una densità più elevata di fori più piccoli, consentendo una tenuta a vuoto più mirata e precisa,garantire che le parti delicate siano saldamente fissate senza causare danniAl contrario, per pezzi più grandi o con forme irregolari, i fori più grandi possono essere più distanziati tra loro, fornendo una forza di vuoto forte e uniformemente distribuita su una superficie più ampia.

Il modello di griglia consente inoltre l'uso di apparecchiature e adattatori modulari che possono essere facilmente collegati alla griglia,che consente una personalizzazione rapida e facile dell'impostazione della presa di lavoro per accogliere diverse geometrie del pezzo.

Integrazione del canale di vuoto

Sotto la superficie del tavolo è integrata una rete di canali di vuoto che collegano i fori della griglia a una fonte centrale di vuoto, come una pompa ad alta prestazione.I canali di vuoto sono progettati per distribuire in modo efficiente la pressione di vuoto a ciascuno dei fori della griglia.

Il layout dei canali è ottimizzato per ridurre al minimo i cali di pressione e garantire che la forza del vuoto sia uniformemente dispersa su tutto il tavolo.i canali di vuoto possono essere dotati di valvole o regolatoriQuesti componenti consentono un controllo indipendente della pressione del vuoto in diverse aree del tavolo.se un pezzo di lavoro ha spessori diversi o richiede livelli diversi di forza di trattenimento in regioni specifiche, la pressione del vuoto in tali aree può essere adeguata.

Specificità

Specificità	Attrazione magnetica	Larghezza (mm)	Lunghezza (mm)	Altezza (mm)	Peso (kg)
150*150	≥ 40 kg	150	150	80	13.5
150*300	≥ 40 kg	150	300	80	27
150*350	≥ 40 kg	150	350	80	31.5
150*400	≥ 40 kg	150	400	80	36
200*200	≥ 40 kg	200	200	80	24
200*300	≥ 40 kg	200	300	80	36
200*400	≥ 40 kg	200	400	80	48
200*500	≥ 40 kg	200	500	80	60
250*500	≥ 40 kg	250	500	80	75
300*300	≥ 40 kg	300	300	80	54
300*400	≥ 40 kg	300	400	80	72
300*500	≥ 40 kg	300	500	80	90
300*600	≥ 40 kg	300	600	80	108
300*800	≥ 40 kg	300	800	80	144
400*400	≥ 40 kg	400	400	80	96
400*500	≥ 40 kg	400	500	80	120
400*600	≥ 40 kg	400	600	80	144
400*800	≥ 40 kg	400	800	80	192
500*500	≥ 40 kg	500	500	80	150
500*600	≥ 40 kg	500	600	80	180
500*800	≥ 40 kg	500	800	80	240
600*800	≥ 40 kg	600	800	80	288
600*1000	≥ 40 kg	600	1000	80	360

2Principio di funzionamento- Sì.

Generazione di vuoto e forza di trattenimento

Quando la fonte di vuoto viene attivata, l'aria viene rapidamente aspirata attraverso i fori della griglia sulla superficie del tavolo, creando una regione di bassa pressione sotto il pezzo da lavoro.mentre la pressione atmosferica sopra il pezzo rimane costanteIl differenziale di pressione che ne risulta esercita una forza verso il basso sul pezzo di lavoro, premendolo saldamente contro la superficie del tavolo.

I fori multipli nella griglia aumentano l'area di superficie su cui agisce la forza del vuoto.che porta a una forza di trattenimento più forte e uniformeLa forza di tenuta è direttamente proporzionale al differenziale di pressione e alla superficie del pezzo in contatto con il tavolo.La struttura a griglia permette un trasferimento più efficiente della forza del vuoto, che garantisce che il pezzo di lavoro rimanga saldamente in posizione anche durante operazioni di lavorazione ad alta velocità o ad alta forza.

Adattabilità ai diversi materiali dei pezzi da lavorare- Sì.

I sistemi di scarico a vuoto a tavolo a griglia personalizzati sono altamente adattabili a vari materiali da lavoro.fornire una presa sicuraLa distribuzione uniforme della forza di vuoto su tutta la griglia compensa eventuali irregolarità minori della superficie.il vuoto può penetrare attraverso i pori, creando una connessione più intima tra il pezzo e il tavolo.

Ad esempio, in un'operazione di lavorazione in cui viene lavorata una parte metallica con una superficie leggermente ruvida, la tavola a vuoto a griglia può ancora tenere la parte saldamente a causa dei punti di aspirazione multipli.Altri prodotti per l'elaborazione o la lavorazione di materiale plastico, il vuoto può penetrare nei pori, aumentando la forza di trattenimento e impedendo al pezzo di lavorare di muoversi durante la macinazione.

3. Vantaggi nella lavorazione dei pezzi- Sì.

Processing di precisione

La precisione è spesso una priorità assoluta nella lavorazione dei pezzi da lavorare.minimizzare qualsiasi movimento o vibrazione del pezzo durante la lavorazioneLa distribuzione uniforme del vuoto attraverso la griglia assicura che gli strumenti di lavorazione possano operare con elevata precisione.

Per esempio, quando si fresano forme complesse o si perforano fori precisi in un pezzo di lavoro,la tenuta stabile fornita dal sistema di scarico consente all'apparecchiatura di elaborazione di eseguire con precisione le operazioni programmateLa capacità di tenere saldamente il pezzo in posizione riduce il rischio di deviazione dell'utensile e garantisce il rispetto delle tolleranze di lavorazione.fabbricazione di dispositivi medici, e elettronica, dove anche la minima deviazione dalle specifiche desiderate può avere conseguenze significative.

Versatilità nelle dimensioni e nelle forme dei pezzi da lavorare

Il design personalizzato del tavolo vuoto griglia consente una grande versatilità nella gestione di diverse dimensioni e forme di pezzo da lavoro.,il sistema di scarico può essere personalizzato per fornire una presa sicura.con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm.

Ad esempio, quando si lavora un pezzo di lavoro grande e di forma irregolare, si può attaccare alla griglia un dispositivo su misura per tenerlo nella posizione corretta.La capacità di adattarsi alle diverse dimensioni e forme del pezzo di lavoro rende la tavola a vuoto a griglia adatta a una vasta gamma di applicazioni, dallo sviluppo del prototipo alla produzione in serie.

Impostazione e cambio veloci

In un ambiente produttivo, il tempo è fondamentale: i sistemi di scarico a vuoto della tavola a griglia consentono una rapida installazione e il passaggio da un pezzo di lavoro all'altro.Gli operatori possono facilmente posizionare il pezzo di lavoro sul tavolo e utilizzare i dispositivi o gli adattatori modulari per fissarlo al suo postoIl sistema di vuoto può quindi essere attivato per tenere saldamente il pezzo.

Quando si sostituiscono i pezzi di lavoro, il processo è altrettanto rapido: il vuoto può essere rilasciato, gli apparecchi o gli adattatori possono essere rimossi o riposizionati,e il nuovo pezzo di lavoro può essere posizionato e fissato in breve tempoQuesta efficienza riduce il tempo complessivo del ciclo di produzione e aumenta la produttività.

4. Opzioni di personalizzazione- Sì.

Progettazione dei modelli di griglia

Il disegno del modello di griglia della tavola vuoto può essere personalizzato per soddisfare le esigenze specifiche di diverse applicazioni di lavorazione del pezzo.e la disposizione dei fori nella griglia può essere personalizzato in base alle dimensioni, forma e materiale dei pezzi da lavorare.

Ad esempio, in un'operazione di lavorazione in cui è necessario trasformare un gran numero di componenti di forma irregolare e di piccole dimensioni,la griglia può essere progettata con un modello ad alta densità di piccoli fori per garantire una presa sicura su ogni componenteAl contrario, per la lavorazione di pezzi di grande dimensione e piatti, la griglia può avere un minor numero di fori più grandi, più distanti tra loro, per fornire una forte presa sulla grande superficie.

Sistema di sintonizzazione del vuoto.

Il sistema di vuoto della tavola di vuoto a griglia può essere regolato per ottimizzare le sue prestazioni per diversi materiali e operazioni di lavorazione.La pressione di vuoto può essere regolato utilizzando regolatori per fornire una presa più o meno potenteIl sistema può anche essere dotato di sensori per monitorare la pressione del vuoto e garantire la sua stabilità.

In alcuni casi, il sistema di vuoto può essere integrato con il sistema di controllo dell'apparecchiatura di lavorazione, consentendo un controllo automatico della stiva di vuoto in base al processo di lavorazione.la pressione del vuoto può essere aumentata durante le operazioni di lavorazione ad alta velocità o ad alta forza per fornire una presa più forte, e poi diminuito durante operazioni di finitura più delicate per evitare danni al pezzo.

5Installazione e manutenzione- Sì.

Processo di installazione

L'installazione di un sistema di scarico a vuoto a griglia su una macchina di lavorazione di un pezzo di lavoro richiede diversi passaggi.Ciò può richiedere l'uso di bracciali e fissaggi di montaggio appropriati per garantire la stabilitàLa fonte di vuoto, come una pompa di vuoto, viene quindi collegata alle porte di vuoto del tavolo e le connessioni vengono controllate per le perdite.

Una volta completata l'installazione fisica, il sistema di vuoto deve essere calibrato per garantire una corretta generazione e distribuzione del vuoto.prova delle prestazioni di tenuta del tavolo, e verificare la funzionalità di eventuali sensori o comandi integrati.il sistema di controllo dell'apparecchiatura di lavorazione può essere configurato per funzionare in tandem con il sistema di tavola a vuoto;.

Requisiti di manutenzione

La manutenzione dei sistemi di scarico a vuoto della tavola a griglia è relativamente semplice, ed è importante controllare regolarmente la superficie del tavolo per individuare eventuali segni di usura, danni o contaminazione.I fori nella griglia devono essere puliti periodicamente per rimuovere eventuali detriti o particelle che potrebbero bloccare il flusso di vuotoI canali di vuoto e i componenti associati devono essere controllati per verificare eventuali blocchi o perdite.

La pompa a vuoto e i suoi componenti devono essere mantenuti secondo le istruzioni del fabbricante, compresi i regolari cambi di olio, la sostituzione dei filtri e i controlli delle prestazioni.I sigilli e le guarnizioni del sistema a vuoto devono essere ispezionati regolarmente e sostituiti in caso di segni di perdita.Seguendo queste procedure di manutenzione, i sistemi di scarico a vuoto della tavola a griglia possono mantenere le loro prestazioni e affidabilità per un periodo prolungato.

6Conclusioni- Sì.

I sistemi a vuoto per tavoli a griglia personalizzati sono una soluzione essenziale per la lavorazione dei pezzi.e numerosi vantaggi li rendono adatti a una vasta gamma di applicazioni in diversi settori industrialiChe si tratti di ottenere precisione nella produzione ad alta tecnologia o di migliorare la produttività nella produzione generale, questi sistemi offrono una soluzione affidabile ed efficiente.Se si lavora sul pezzo e si desidera migliorare le prestazioni del sistema di tenuta del pezzo, considerare l'investimento in un sistema di scarico di vuoto per tavolo a griglia su misura.Contattate il nostro team di esperti per scoprire come questo innovativo sistema può essere personalizzato per soddisfare le vostre esigenze specifiche e portare le vostre capacità di lavorazione del pezzo al livello successivo.
