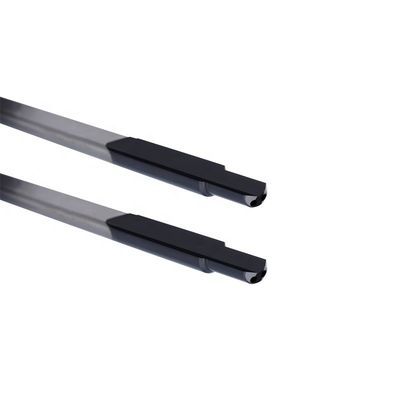

Strumento di trivellazione per buchi profondi di alta qualità

Introduzione del prodotto

Caratteristiche chiave

Progettazione di gradini di precisione

• La trivella a pistola a gradini presenta un design a gradini attentamente progettato, che consente la creazione di fori di più diametri in una singola operazione di trivellazione.con una lunghezza di 20 mm o più ma non superiore a 20 mm,, il trapano a gradini può raggiungere questo obiettivo con elevata precisione.Questa precisione è fondamentale nelle applicazioni in cui l'idoneità e la funzione sono fondamentali, come nella fabbricazione di parti di motori, cilindri idraulici e componenti di macchine di precisione.risparmio di tempo e aumento della produttività complessiva.
• I gradini sono generalmente fabbricati con tolleranze strette, garantendo che i diametri e le profondità di ciascun gradino soddisfino le specifiche esatte del pezzo da lavorare.Questo livello di precisione è ottenuto grazie a tecniche di produzione avanzate e processi di controllo della qualità.

Materiali e costruzioni di alta qualità

• Il corpo del trapano è generalmente realizzato in acciaio legato ad alta resistenza che fornisce un'eccellente rigidità e durata.Ciò consente di resistere alle elevate forze assiali e alle sollecitazioni torsionali che si verificano durante la perforazione di buchi profondiI bordi di taglio sono realizzati in acciaio ad alta velocità o in carburo, a seconda dell'applicazione specifica.consentendo loro di mantenere la loro nitidezza per periodi più lunghiLa finitura superficiale della trivella è controllata con cura per ridurre al minimo l'attrito e la generazione di calore.Una superficie liscia contribuisce a migliorare l'evacuazione dei pezzi e riduce il rischio di usura degli utensili e danni al pezzo da lavoro.
• Il processo di fabbricazione della trivella a pistola a passo prevede misure rigorose di controllo della qualità per garantire che ogni trivella soddisfi i più alti standard di prestazioni e affidabilità.

Evasione efficiente dei chip

• Un sistema di evacuazione di chip efficiente è una caratteristica chiave del trapano a pistola a passo.che può essere un olio da taglio o un'emulsione idrosolubileIl liquido di raffreddamento ha molteplici funzioni: raffredda la trivella e il pezzo da lavorare,prevenire il surriscaldamento e mantenere l'integrità dei bordi di taglioInoltre lubrifica il processo di taglio, riducendo l'attrito e migliorando la finitura superficiale del foro.Il liquido di raffreddamento ad alta pressione aiuta a sciacquare i frammenti lontano dalla zona di taglio e fuori dal bucoLa struttura del trapano è ottimizzata per facilitare il flusso fluido dei chip insieme al liquido di raffreddamento.La combinazione del sistema di raffreddamento e della geometria del flauto garantisce che i chip vengano rimossi efficacemente, impedendo l' intasamento dei chip e la rottura degli utensili.
• L'efficiente sistema di evacuazione delle truciole consente operazioni di perforazione continue, aumentando la produttività e riducendo i tempi di fermo.

Versatilità nella trivellazione dei materiali

• Il trapano è altamente versatile e può essere utilizzato per la perforazione di una vasta gamma di materiali.Per la perforazione dell'acciaio, può gestire diversi gradi e livelli di durezza, dall'acciaio mite agli acciai legati ad alta resistenza.può superare le sfide della durezza del materiale e della resistenza alla corrosioneNel caso dell'alluminio, la geometria della flauta e la nitidezza del taglio sono ottimizzate per evitare l'adesione dei frammenti e garantire una perforazione fluida.Può anche essere utilizzato per la perforazione di altri materiali come la ghisa, ottone e alcuni materiali compositi, a seconda della configurazione specifica della trivella e dei parametri di taglio.
• Questa versatilità rende il trapano adatta a una varietà di settori, tra cui aerospaziale, automobilistico, manifatturiero di macchinari e altri.

Dettagli delle specifiche

• Applicazione	Metalli non ferrosi, materiali sintetici e grafite, acciaio, ferro, rame, alluminio, bronzo, ottone, plastica, lega di alluminio
  Tipo di trivella	con punta di carburo
  Tipo di fusto	Fissello
  Angolo di punto	142°, 118°, 144°, 135°, 140°, su misura
  Finitura superficiale	Alta temperatura/durezza AlTiN, TiCN/TiN multilivello, brillante ((non rivestito), diamante, super vita TiAlN
  Supporto personalizzato	OEM, ODM, OBM
  Nome del prodotto	forino per pistole brasato
  Giorno minimo	2 mm
  Giorno massimo	50 mm
  Meteriale	Punte di carburo
  Dimensione	Come richiesto dai clienti
  Utilizzatori	Perforazione profonda
  Rivestimento	Disponibile
  Tipo di trivella	trivello a cannone a un solo flauto
  OEM e ODM	Previsione
  Materiale per la barra di trivellazione	Acciaio

Scenari di applicazione

• Nell'industria aerospaziale, viene utilizzato per la perforazione di fori nelle pale delle turbine, dove spesso sono necessari fori a gradini per i canali di raffreddamento o per scopi di montaggio.
• L'industria automobilistica utilizza il trapano per la fabbricazione di blocchi motori e teste di cilindri,realizzazione di fori di diametro diverso per vari componenti quali valvole e iniettori di carburante.
• Nel settore della produzione di macchinari, è essenziale per la perforazione di fori in fusi, ingranaggi e alloggiamenti, dove sono necessarie geometrie di fori complesse per un corretto montaggio e funzionamento.
• Può anche essere applicato nell'industria petrolifera e del gas per la perforazione di fori in trapano e altri utensili per fori con diametro graduale.

Installazione e manutenzione

• Installazione: Il trapano a pistola a passo è installato in una macchina CNC o in una macchina di perforazione apposita secondo le istruzioni del costruttore.Il bastone è inserito correttamente nello spinello e fissato con il meccanismo di fissaggio appropriatoIl sistema di alimentazione del liquido di raffreddamento è collegato al foro del liquido di raffreddamento della trivellazione, garantendo un corretto flusso del liquido di taglio.
• Servizi di manutenzione: è necessario ispezionare regolarmente il trapano della pistola passo. controllare se i bordi taglienti presentano segni di usura, come frantumi o sbiadimento. ispezionare il foro del liquido di raffreddamento per eventuali blocchi e pulirlo se necessario.Il trapano deve essere conservato in un ambiente pulito e asciutto per evitare la corrosione.Se la trivella mostra un'usura o un danno significativi, deve essere sostituito o ricondizionato per mantenere prestazioni ottimali.
