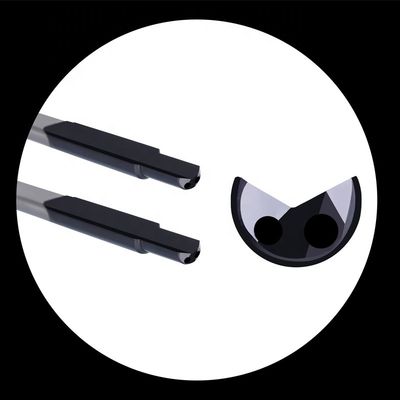

Strumenti di trivellazione per fori profondi personalizzati

Introduzione del prodotto

Caratteristiche chiave

Materiale di carburo

• L'impiego del carburo nella costruzione del trapano offre numerosi vantaggi: è estremamente duro e resistente all'usura.che consente di resistere alle forze abrasive incontrate durante la perforazione di buchi profondiPuò tagliare efficacemente materiali duri come acciai induriti, acciai inossidabili e varie leghe.La durezza del carburo contribuisce anche alla capacità del trapano di mantenere la sua nitidezza di taglio per un periodo più lungo rispetto ai materiali di trapano tradizionaliIl carburo ha inoltre ottime proprietà di dissipazione del calore, poiché la perforazione profonda genera calore significativo.il materiale carburo aiuta a dissiparlo rapidamente, impedendo il surriscaldamento della trivella e del pezzo da lavorare.
• Il grado specifico di carburo utilizzato è accuratamente selezionato in base al materiale di destinazione da perforare, ottimizzando le prestazioni e la durata del trapano.

Disegno di allungamento

• La caratteristica di allungamento di questi trapano è un aspetto chiave, che consente la perforazione di buchi con profondità maggiori rispetto ai trapano standard, essenziale in settori come l'aerospaziale, l'automotive, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolio, il petrolioe petrolio e gas, dove i componenti richiedono spesso buchi profondi per varie funzioni, come canali di raffreddamento, passaggi fluidi o integrità strutturale.Il progetto allungato è progettato per mantenere la rigidità e la stabilità durante il processo di perforazioneSi presta particolare attenzione al diametro dell'albero della trivella e al suo rapporto con la lunghezza per ridurre al minimo la deflessione e le vibrazioni.Il design del flauto è anche ottimizzato per garantire un'evacuazione efficiente del chip anche lungo la lunghezza estesaI flauti più lunghi sono progettati per permettere di rimuovere efficacemente i trucioli dal buco, evitando l'intasamento dei trucioli e il conseguente danneggiamento degli attrezzi.
• L'allungamento è personalizzabile per soddisfare i requisiti specifici di profondità di diverse applicazioni, fornendo una soluzione su misura per le esigenze di ogni cliente.

Ingegneria di precisione

• Queste trapane sono prodotte con un elevato livello di precisione e la geometria del taglio è stata accuratamente progettata per garantire prestazioni ottimali di taglio.L'angolo di punta e l'angolo di elica sono determinati con precisione per garantire un'efficiente rimozione del materiale e una perforazione regolareLa concentricità della trivellazione è mantenuta entro tolleranze estremamente strette, che sono fondamentali per ottenere diametri precisi e rettitudine.La finitura superficiale della trivella è anche controllata per ridurre al minimo l'attrito e la generazione di caloreUna superficie liscia consente al trapano di scivolare più facilmente attraverso il materiale, riducendo la forza di taglio richiesta e migliorando l'efficienza complessiva della perforazione.L'ingegneria di precisione di queste trivellazioni si traduce in fori di alta qualità con finiture superficiali eccellenti, riducendo la necessità di operazioni di finitura secondaria.
• Sono impiegate tecniche di produzione avanzate e processi di controllo della qualità per garantire che ogni trapano soddisfi i più severi standard di precisione e prestazioni.

Evasione efficiente dei chip

• L'effettiva evacuazione dei frammenti è una caratteristica vitale della trivella a carburo di allungamento. È dotata di un sistema di raffreddamento ben progettato.che consente l'approvvigionamento continuo di fluido di taglio direttamente nella zona di taglioIl liquido di raffreddamento ha molteplici funzioni: raffredda la trivella e il pezzo da lavorare, riducendo il rischio di danni termici; lubrifica anche i bordi di taglio;riducendo al minimo l'attrito e migliorando l'evacuazione dei frammentiIl liquido di raffreddamento ad alta pressione aiuta a scaricare i frammenti dal buco, impedendo loro di intasare i flauti e causare rotture degli utensili.La geometria del flauto è ottimizzata per funzionare in combinazione con il sistema di raffreddamentoI flutti hanno la forma di guidare i chip verso il flusso di liquido di raffreddamento e fuori dal foro, garantendo un processo di perforazione continuo e regolare.
• La combinazione del sistema di raffreddamento e del design del flauto consente un'efficiente rimozione delle truciole anche nelle applicazioni di perforazione profonda, dove l'evacuazione delle truciole può essere una sfida significativa.

Dettagli delle specifiche

• Applicazione	Metalli non ferrosi, materiali sintetici e grafite, acciaio, ferro, rame, alluminio, bronzo, ottone, plastica, lega di alluminio
  Tipo di trivella	con punta di carburo
  Tipo di fusto	Fissello
  Angolo di punto	142°, 118°, 144°, 135°, 140°, su misura
  Finitura superficiale	Alta temperatura/durezza AlTiN, TiCN/TiN multilivello, brillante ((non rivestito), diamante, super vita TiAlN
  Supporto personalizzato	OEM, ODM, OBM
  Nome del prodotto	forino per pistole brasato
  Giorno minimo	2 mm
  Giorno massimo	50 mm
  Meteriale	Punte di carburo
  Dimensione	Come richiesto dai clienti
  Utilizzatori	Perforazione profonda
  Rivestimento	Disponibile
  Tipo di trivella	trivello a cannone a un solo flauto
  OEM e ODM	Previsione
  Materiale per la barra di trivellazione	Acciaio

Scenari di applicazione

• Nell'industria aerospaziale, utilizzato per la perforazione di buchi profondi nei componenti dei motori a turbina, come dischi e alberi, per sistemi di raffreddamento e alimentazione del carburante.
• L'industria automobilistica utilizza questi trapano per la fabbricazione di blocchi motori e teste di cilindro, creando buchi profondi per i passaggi del liquido di raffreddamento e le maniche del pistone.
• Nell'industria petrolifera e del gas, sono essenziali per la perforazione di fori nei trapano e negli attrezzi per la perforazione, nonché per la realizzazione di fori profondi nei tubi e nelle carcasse.
• Può anche essere applicato nella fabbricazione di macchinari pesanti, come cilindri idraulici e riduttori, dove sono necessari fori profondi per alberi e canali di fluido.

Installazione e manutenzione

• Installazione: Il trapano è installato in una macchina CNC o in una macchina di perforazione appositamente progettata secondo le istruzioni del costruttore.Il bastone è inserito correttamente nello spinello e fissato con il meccanismo di fissaggio appropriatoIl sistema di alimentazione del liquido di raffreddamento è collegato al foro del liquido di raffreddamento della trivellazione, garantendo un corretto flusso del liquido di taglio.
• Servizi di manutenzione: è necessario ispezionare regolarmente la trivella. controllare se i bordi di taglio non presentano segni di usura, come frantumi o sbiadimento. controllare l'apertura del liquido di raffreddamento per eventuali blocchi e pulirla se necessario.Il trapano deve essere conservato in un ambiente pulito e asciutto per evitare la corrosione. lubrificare il bastone e le altre parti mobili secondo le raccomandazioni del fabbricante. Se la trivella presenta un'usura o un danno significativi, essa deve essere sostituita o ricondizionata per mantenere prestazioni ottimali.
