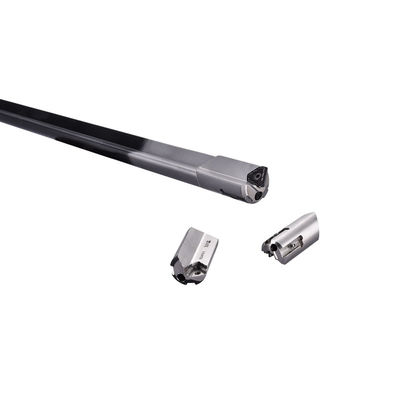

Traino per cannone a flauto singolo personalizzato con inserti indicizzabili e strisce di supporto

Introduzione del prodotto

Caratteristiche chiave

Disegno con un solo flauto

• La progettazione a un solo flauto di questo trapano di cannone offre diversi vantaggi chiave.c'è uno spazio più grande disponibile per i chip di viaggiare lungo come vengono rimossi dal bucoQuesto è fondamentale per la perforazione profonda, dove l'intasamento dei chip può portare a rotture degli utensili e a scarsa qualità del foro.Il liquido di raffreddamento può essere diretto con precisione al taglioQuesto contribuisce a ridurre la generazione di calore e l'attrito, migliorando ulteriormente le prestazioni del trapano e prolungandone la vita.la progettazione a un solo flauto si traduce in un processo di perforazione più stabileRiduce le vibrazioni e le chiacchiere che possono verificarsi con le trapane a più flauti, portando a diametri di foro più precisi e migliori finiture superficiali.
• La geometria del flauto è ottimizzata per garantire un flusso di frangia liscio e continuo, ed è accuratamente abbinata agli inserti indicizzabili e alle strisce di supporto per ottenere la massima efficienza di perforazione.

Inserti indicizzabili

• Gli inserti indicizzabili sono una componente fondamentale delle prestazioni di taglio di questa trivella.Possedono una durezza eccellente e resistenza all'usura, permettendo loro di tagliare una vasta gamma di materiali, tra cui acciai induriti, acciai inossidabili e varie leghe.Quando un inserto diventa usurato o danneggiato, può essere facilmente indicizzato o sostituito senza dover rimuovere l'intero trapano dalla macchina.Possono essere utilizzati inserti diversi con geometrie diverse a seconda dei requisiti applicativiPer esempio, per la trivellazione grezza si può scegliere un taglio più aggressivo, mentre per le operazioni di finitura si può usare un taglio più sottile.Questa versatilità rende la trivella adatta a una vasta gamma di attività di perforazione, dalla creazione iniziale di buchi fino al raggiungimento di dimensioni di buchi finali precise.
• Gli inserti sono progettati con precisione e fabbricati con tolleranze strette, garantendo prestazioni di taglio costanti e affidabile qualità del foro.

Strisce di supporto

• Le strisce di supporto svolgono un ruolo cruciale nel migliorare la rigidità e la stabilità della trivella.di acciaio indurito o di una lega ad alta resistenzaLe strisce sono posizionate strategicamente lungo la lunghezza della trivella per fornire un supporto aggiuntivo, specialmente durante il processo di perforazione profonda.che sono sfide comuni nella perforazione di buchi profondi. Riducendo la deflessione, la trivella può mantenere un diametro e una rettitudine del foro più accurati. Le strisce di supporto contribuiscono anche alla durata complessiva della trivella,che consente di resistere alle forti forze assiali e alle sollecitazioni torsionali che si verificano durante la perforazioneEssi lavorano in combinazione con il design a un solo flauto e gli inserti indicizzabili per creare uno strumento di perforazione altamente efficiente e affidabile.
• La progettazione e il fissaggio delle strisce di supporto sono attentamente progettati per garantire che non interferiscano con i processi di evacuazione del chip o del flusso del liquido di raffreddamento.

Personalizzabilità

• Questo trapano offre un elevato grado di personalizzazione, il diametro del trapano può essere regolato per soddisfare specifiche esigenze di dimensioni del foro.di larghezza superiore a 20 mm,La lunghezza della trivella può essere personalizzata, permettendo di perforare buchi profondi di diverse profondità.e le configurazioni di strisce di supporto sono disponibili per adattarsi a diversi materiali e condizioni di taglioAd esempio, una geometria di flauto più aggressiva può essere utilizzata per materiali più morbidi, mentre una geometria più raffinata è adatta per materiali più duri e più fragili.Il progetto del fusto della trivella può essere adattato per adattarsi a diversi fusioni della macchina utensileQuesta personalizzazione consente di ottimizzare la trivella per un'ampia gamma di applicazioni,dalla lavorazione di precisione su piccola scala ai grandi processi di fabbricazione industriale.
• La capacità di personalizzare il trapano in base a esigenze specifiche lo rende uno strumento versatile per vari settori, tra cui aerospaziale, automobilistico, manifatturiero di macchinari e altro ancora.

Costruzioni durevoli e di alta qualità

• La costruzione complessiva dell'esercitazione è costruita per durare.Il corpo della trivella è realizzato in acciaio legato ad alta resistenza che fornisce un'eccellente rigidità e supporto per gli inserti indicibili e le strisce di supportoLa finitura superficiale della trivella è attentamente controllata per ridurre al minimo gli attriti e la generazione di calore.Una superficie liscia contribuisce a migliorare l'evacuazione dei pezzi e riduce il rischio di usura degli utensili e danni al pezzo da lavoroLa trivella è realizzata secondo rigorosi standard di controllo qualità, garantendo che ogni unità soddisfi i massimi livelli di prestazioni e affidabilità.inserti indicizzabili, le strisce di supporto e la costruzione durevole si traducono in un trapano in grado di resistere ai rigori delle operazioni continue di perforazione profonda e di mantenere la sua precisione ed efficienza nel tempo.
• La costruzione affidabile della trivella riduce anche la necessità di sostituire gli utensili frequentemente, risparmiando tempo e costi nel processo di produzione.

Dettagli delle specifiche

• Applicazione	Metalli non ferrosi, materiali sintetici e grafite, acciaio, ferro, rame, alluminio, bronzo, ottone, plastica, lega di alluminio
  Tipo di trivella	Fabbricazione a partire da prodotti della voce 8528
  Tipo di fusto	Fissello
  Angolo di punto	142°, 118°, 144°, 135°, 140°, su misura
  Finitura superficiale	Alta temperatura/durezza AlTiN, TiCN/TiN multilivello, brillante ((non rivestito), diamante, super vita TiAlN
  Supporto personalizzato	OEM, ODM, OBM
  Nome del prodotto	forino per pistole brasato
  Giorno minimo	30 mm
  Giorno massimo	65 mm
  Meteriale	Punte di carburo
  Dimensione	Come richiesto dai clienti
  Utilizzatori	Perforazione profonda
  Rivestimento	Disponibile
  Tipo di trivella	trivello a cannone a un solo flauto
  OEM e ODM	Previsione
  Materiale per la barra di trivellazione	Acciaio

Scenari di applicazione

• Nell'industria aerospaziale, utilizzato per la perforazione di buchi profondi nei componenti del motore della turbina, come dischi e alberi, per canali di raffreddamento e sistemi di alimentazione del carburante.
• L'industria automobilistica trae vantaggio da queste trivellazioni nella produzione di blocchi del motore e teste di cilindro, creando buchi profondi per i passaggi del liquido di raffreddamento e le maniche del pistone.
• Nel settore della fabbricazione di macchinari, ideale per la perforazione di buchi profondi in fusi, ingranaggi e alloggiamenti, dove sono necessarie geometrie di buchi precise per un corretto montaggio e funzionamento.
• Può anche essere applicato nella produzione di armi da fuoco e altre attrezzature legate alla difesa, dove è necessaria la perforazione di buchi profondi per barili e altri componenti.

Installazione e manutenzione

• Installazione: La trivella è installata in una macchina CNC o in una macchina di perforazione appositamente progettata secondo le istruzioni del costruttore.Il bastone è inserito correttamente nello spinello e fissato con il meccanismo di fissaggio appropriatoIl sistema di alimentazione del liquido di raffreddamento è collegato al foro del liquido di raffreddamento della trivellazione, garantendo un corretto flusso del liquido di taglio.
• Servizi di manutenzione: è necessario ispezionare regolarmente la trivella. controllare se gli inserti indicibili presentano segni di usura, come frantumi o sbiadimento. controllare se il foro del liquido di raffreddamento è bloccato e pulirlo se necessario.Il trapano deve essere conservato in un ambiente pulito e asciutto per evitare la corrosione. lubrificare il bastone e le altre parti mobili secondo le raccomandazioni del fabbricante. Se la trivella presenta un'usura o un danno significativi, essa deve essere sostituita o ricondizionata per mantenere prestazioni ottimali.
